CoreTechnologie avança na validação de PMI semântico e reforça a adoção de Model-Based Definition

11.02.2026

Nova versão do 3D_Evolution 4.9 amplia confiabilidade na conversão e comparação de dados CAD com foco em continuidade digital

A CoreTechnologie lançou a versão 4.9 do conversor universal de dados CAD 3D_Evolution, incorporando uma nova funcionalidade voltada à verificação semântica de informações de fabricação de produtos (PMI – Product Manufacturing Information). A atualização representa um avanço relevante para empresas que buscam consolidar estratégias de Model-Based Definition (MBD) e fortalecer a continuidade digital entre projeto, manufatura e controle de qualidade.

A nova geração do software permite converter e comparar PMI provenientes de sistemas nativos como CATIA V5, Creo, SolidWorks e NX para formatos neutros, como STEP AP 242 Edition 3 e JT, ampliando a interoperabilidade em ambientes CAD heterogêneos.

Verificação semântica: além da anotação visual

Embora muitos modelos 3D já contenham informações gráficas de fabricação, nem sempre esses dados possuem estrutura semântica validável. Na prática, isso significa que determinadas cotas, tolerâncias e especificações podem existir apenas como anotações visuais, sem vínculo formal com a geometria do modelo.

A nova funcionalidade do 3D_Evolution 4.9 realiza uma análise estruturada para verificar se os PMI estão efetivamente definidos de forma semântica, ou seja, se contêm dados interpretáveis por sistemas automatizados e não apenas representação gráfica. O software também valida a associação correta entre PMI e superfícies ou elementos geométricos correspondentes, permitindo identificar inconsistências ou definições incompletas ainda na fase de engenharia.

Comparação entre modelo original e convertido

Outro diferencial da atualização é a possibilidade de comparar diretamente os PMI do arquivo CAD original com os dados convertidos. Esse recurso é especialmente relevante em cadeias de fornecimento que operam com múltiplas plataformas CAD, onde a integridade das informações durante o intercâmbio de dados é crítica.

A verificação garante que as informações de fabricação sejam preservadas de forma completa e semanticamente válida após a conversão, reduzindo riscos de retrabalho, falhas de interpretação e inconsistências entre projeto e produção.

Do modelo 3D ao PDF interativo

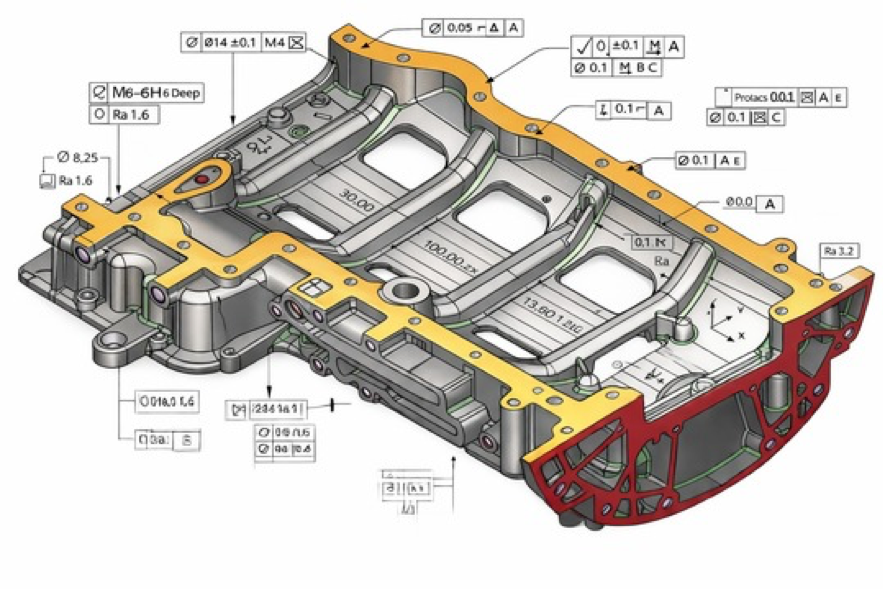

O 3D_Evolution também permite converter PMI e vistas 3D definidas no ambiente CAD para arquivos PDF 3D. Esses documentos podem ser visualizados em leitores de PDF convencionais e apresentam dimensões funcionais, tolerâncias, seções e comentários integrados ao modelo tridimensional.

Na prática, esse recurso pode substituir desenhos 2D tradicionais em determinadas aplicações, facilitando a interpretação por equipes de manufatura, montagem e inspeção, além de contribuir para a padronização da comunicação técnica.

Avaliação P&S: confiabilidade de dados como base do gêmeo digital

A evolução do 3D_Evolution 4.9 dialoga diretamente com um dos principais desafios da transformação digital na indústria: garantir que o modelo 3D anotado seja, de fato, a fonte única e confiável de informação ao longo de todo o ciclo de vida do produto.

A adoção de MBD exige mais do que abandonar desenhos 2D. Ela demanda consistência semântica, interoperabilidade entre sistemas e mecanismos de verificação capazes de assegurar que os dados transmitidos entre plataformas mantenham sua integridade.

Nesse contexto, ferramentas que validam semanticamente PMI e permitem comparação estruturada entre versões tornam-se estratégicas para:

• reduzir ambiguidades na engenharia,

• evitar erros de fabricação,

• aumentar a rastreabilidade,

• fortalecer a base do gêmeo digital.

Com suporte a 42 formatos de interface, o 3D_Evolution posiciona-se como plataforma central para intercâmbio automatizado de dados 3D em ambientes complexos de desenvolvimento de produto.

A consolidação do modelo mestre 3D como única definição válida do produto depende, cada vez mais, de soluções que unam conversão, verificação e confiabilidade semântica — elementos essenciais para uma indústria verdadeiramente orientada por dados.
